DF型设计相对于DO型，需要的安装空间较小，对应沟槽的形状更易于加工，但是，该系列的密封所对应的沟槽具有更高的加工精度要求。由于DF型橡胶圈与DO型橡胶圈的压缩形变不同，必须严格安照所规定的压缩尺寸和间隙进行安装。如果间隙过小，有可能导致密封面冷焊，如果间隙过大，则有可能导致漏油。同时，加工尺寸的偏差也会影响橡胶圈的弹性储备，缩短使用寿命。

优点：

---设计可靠

---有效封隔外界的灰尘、水、泥污、并保护内部的润滑油和润滑脂

---成本低、效率高

---安装定位简单

---更长的使用寿命

---自动补偿轴的偏心

适用场合

    浮动油封用途广泛，通常被推荐使用于速度慢的、对润滑可靠性和寿命要求高的场合。例如：它能用于：

    矿山设备：重型卡车、电铲、钻机、采煤机、刮板输送机、筛选机、破碎机等。

    工程机械：液压挖掘机、推土机。

    农业机械：轮式拖拉机、耕地机、挖沟机、割草机。

材质：

    意大利GNL公司DF浮动油封金属环的材料通常是符合UNI3097标准的合金钢100Cr6,硬度为HRC58—HRC63；橡胶圈的材料通常为丁腈橡胶。

工作条件：

    工作压力：≤3 bar

    工作温度：-30---+110 °C(NBR)    -25---+200 °C(FPM)

    表面速度：≤3m/s

    表面粗糙度:与密封环接触的表面粗糙度建议为Ra4.0-6.5。

安装指导：

     ---彻底清洗腔体件，清除任何残留物，沟槽的所有棱边必须光滑。

     ---只能在安装前打开浮动油封的原始包装，取出密封件。

     ---检查梯型环的位置，不能扭曲变形，把密封件的一半放入腔体的入口，均匀的压入腔内，可用无水乙醇湿润沟槽和橡胶圈以便于安装，严禁使用润滑油或者润滑脂等辅助安装。

     ---检查安装后沟槽外表面和密封面是否平行，最大偏差为1MM,梯型环在沟槽中不能有任何起伏和突出。

     ---在将两边密封环压紧，清洁密封面，并在密封面上用无棉绒的抹布涂一层薄油膜。

     ---完成安装后检查间隙，计算压缩量。

   备注：如果密封组件在维修时被分开，即使还未达到磨损极限，也必须重新安装新的密封组件。因为运行之后接触面在较短的时间内会沿一个共同的轨迹运行，再重新安装时无法保证安装在原位置，密封面的磨损路径不再匹配，就会发生漏油，直到密封面在此磨合为止。

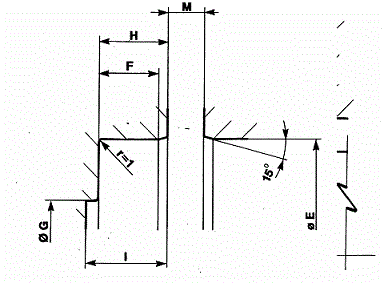

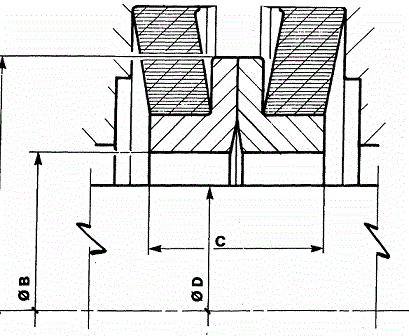

P/N	A	B	C	D-Max	M	E	F	G	H	I	Tol+-
0626	59.0	42.0	20.0	38.0	*	65.0	8.0	53.0	10.0	10.5	0.10
5300	62.0	47.0	20.0	44.0	*	70.0	8.0	58.0	10.0	11.0	0.10
6160	65.0	50.5	19.0	46.0	*	76.2	8.0	63.0	10.0	11.0	0.10
2010	73.0	58.5	19.0	54.0	*	82.5	8.0	65.0	10.0	11.0	0.10
0869	73.0	54.0	22.0	50.0	*	80.0	10.0	67.0	11.5	12.0	0.10
0350	80.0	58.6	19.6	57.0	*	84.0	7.5	71.0	9.0	9.5	0.10
5470	81.0	63.5	19.0	59.5	*	87.8	8.0	71.0	9.0	9.5	0.10
0641	86.2	68.0	20.0	64.0	*	95.6	8.0	82.0	10.0	11.0	0.10
6360	86.2	67.0	20.0	64.0	*	95.4	8.0	82.0	10.0	11.0	0.10
0925	87.0	67.0	25.0	64.0	*	95.0	11.0	81.0	12.5	13.0	0.10
6390	91.7	67.0	20.0	64.0	*	95.4	8.0	82.0	10.0	11.0	0.10
6460	92.8	73.8	20.0	70.0	*	102.2	8.0	88.0	10.0	11.0	0.10
1001	97.0	77.0	25.0	74.0	*	105.0	11.0	87.0	12.5	13.5	0.10
6570	99.0	74.0	20.0	70.0	*	102.2	8.0	88.0	10.0	11.0	0.10
2000	100.0	82.5	22.0	78.0	*	114.3	9.0	97.0	11.0	12.0	0.10
5310	101.5	81.7	20.0	70.0	*	110.2	8.0	96.0	10.0	11.0	0.10
0330	109.0	87.5	17.5	83.0	*	113.0	7.0	100.0	8.5	9.5	0.10
0397	111.5	87.5	19.0	85.0	*	115.8	8.5	102.0	10.0	11.0	0.10
6660	112.5	94.0	24.0	90.0	*	125.8	10.0	109.0	12.5	13.0	0.10
0750	113.0	92.0	24.0	88.0	*	125.8	10.0	109.0	12.5	13.0	0.10
0340	120.0	99.0	17.5	95.0	*	124.0	7.0	110.0	8.5	9.5	0.10
0390	123.0	99.0	19.0	95.0	*	127.3	7.0	113.0	10.0	11.0	0.10
2080	124.0	105.0	24.4	101.0	*	135.0	10.0	114.0	12.0	13.0	0.10
0910	126.0	104.0	24.0	100.0	*	135.0	10.0	114.0	12.0	13.0	0.10
2070	133.2	114.0	26.0	110.0	*	148.0	10.0	124.0	12.0	13.0	0.10
0665	138.0	114.0	26.0	110.0	*	148.0	10.0	126.0	12.0	13.0	0.10
5370	144.0	124.0	32.0	119.0	*	162.5	17.0	142.0	18.3	20.5	0.10
1310	156.0	133.0	28.0	128.0	*	171.5	11.0	151.0	13.0	14.0	0.10
5000	168.0	148.5	32.4	143.0	*	184.1	13.0	164.0	15.0	16.0	0.10
0884	175.0	150.0	30.0	145.0	*	190.0	13.0	170.0	15.0	15.5	0.15
2020	180.0	154.0	36.0	149.0	*	194.0	15.0	174.0	17.0	18.0	0.15
0790	180.0	158.0	18.0	153.0	*	190.0	7.0	174.0	8.0	10.0	0.10
2040	195.0	169.0	33.0	164.0	*	206.2	11.0	191.5	13.5	14.5	0.15
6670	214.3	193.0	31.0	187.0	*	238.9	18.0	215.0	19.4	20.4	0.15
0936	224.0	198.0	35.0	195.0	*	245.0	15.0	223.0	17.0	17.5	0.15
1022	259.0	233.0	35.0	225.0	*	280.0	15.0	250.0	17.0	18.0	0.15
2050	260.5	228.0	41.0	221.0	*	277.1	20.5	247.5	22.5	23.5	0.15
6480	273.5	241.5	36.0	235.0	*	279.4	16.5	260.6	17.5	20.0	0.15
5900	305.0	283.0	42.0	278.0	*	329.4	16.5	307.0	18.0	20.0	0.20
5920	352.5	320.0	40.0	312.0	*	365.1	16.5	343.0	19.5	21.0	0.20
2030	392.0	355.0	39.6	345.0	*	401.7	20.0	380.0	22.0	24.0	0.25
6560	470.0	442.0	41.0	435.0	*	488.7	15.5	467.0	17.5	19.0	0.25
5910	530.0	492.0	43.0	480.0	*	546.1	16.5	532.0	18.5	20.0	0.25

   注明：

          1、尺寸列标中“Tol+-”是沟槽尺寸的公差。

          2、尺寸列表中“M”值大小取决于实际的应用。
