MERKEL气动密封-NAPN活塞密封圈

1.特点
     断面不对称，在动态的密封唇上具有特殊气动密封刃口的U形密封圈。
     断面不对称的长且厚的静密封唇可保证密封圈在沟槽底部牢固定位。
     这种特殊的气动密封刃口使密封圈具有低摩擦和保持有效润滑油膜的良好的密封功能。

2.材料
   硬度约72邵尔A的或80邵尔A的丁腈橡胶。
   牌号：Simrit 72NBR 708 到 Dn=25或
         Simrit 80NBR 709 从 Dn=32起

3.操作条件
   介质：经处理的干燥、无润滑剂的压缩空气（装配后涂润滑脂）。
   工作压力：≤1MPa(10bar)
   温度:-20℃～+100℃
   线速度：≤1m/s

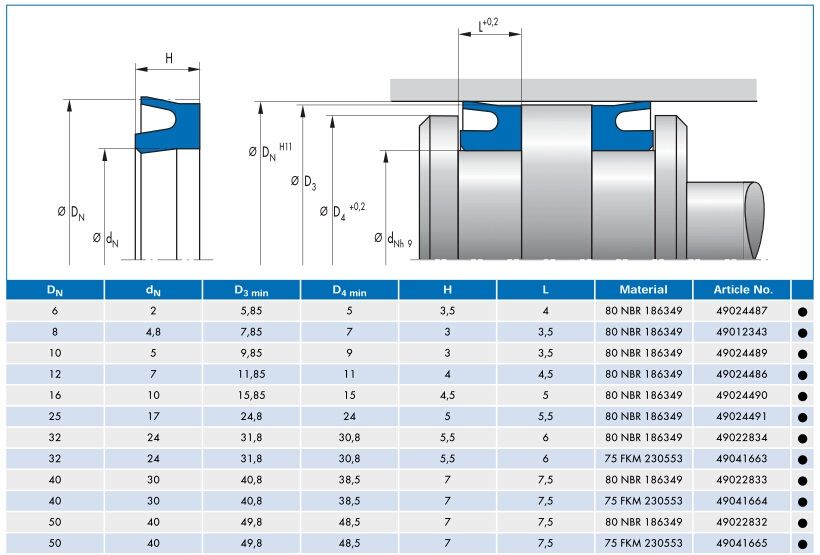

4.沟槽和机加工标准
   缸筒：Rmax≤4μm，Rp/Rz<0.5
   tp(25%Rmax)=50%～75%
   沟槽底面：R max≤10μm，Rp/Rz<0.5

5.安装
   细心安装是保证密封圈良好功能的先决条件。
   气动U形密封圈可用手扣压入适宜的装配沟槽。
