MERKEL气动密封-AIRZET PR型活塞杆密封圈

1.特点
     面向驱动压力侧带沟槽的双向压紧式密封圈。其紧凑的结构可缩短缸盖的尺寸（如短行程气缸；同样也可以用于阀）。
     倒圆的密封唇和柔软的中心部分使密封圈具有低摩擦和保持有效润滑油膜的良好的密封功能。

2.材料
   硬度为：80邵尔A的NBR橡胶。
   牌号：80NBR 24500(MB219)。

3.操作条件
  介质：经处理的干燥、无润滑剂的压缩空气（装配后涂润滑脂）。
  工作压力：≤1.2MPa(12bar)
  温度：-20℃～+100℃
  线速度：≤1m/s

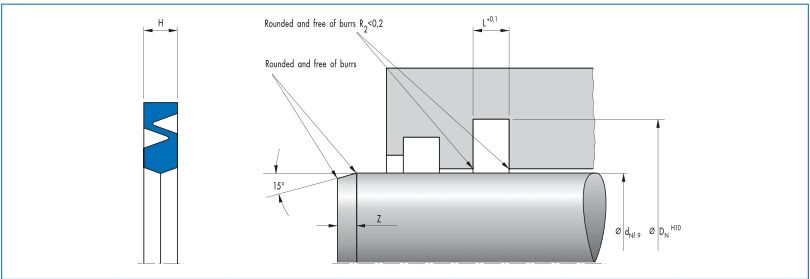

4.沟槽和机加工标准
  活塞杆：Rmax≤4μm，Rp/Rz<0.5
  tp(25%Rmax)=50%～75%
  沟槽底面：R max≤10μm，Rp/Rz<0.5

5安装
  细心安装是保证密封圈良好功能的先决条件。压紧式密封圈AIRZET PR是从倒圆的腔体边缘扣压入腔体沟槽中。
  对于直径小于15mm的活塞杆，要求使用轴向可达的腔体。(开式沟槽）
