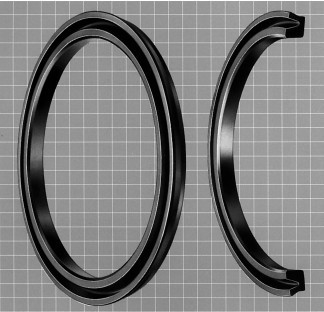

Z8型气缸密封是气缸活塞用和阀用的一种唇形密封件。它要求小的沟槽尺寸并可与本公司的Z4型气动U形圈互换。Z8型标准系列相应于符合ISO 3320以及CETOP RP 52P、RP 43P、RP 53P标准的缸径。
Z8型唇形密封的特殊结构用在气动设备上时有以下优点：
• 安装沟槽小，密封性能好。
• 由于有保持润滑膜的最佳密封唇口的几何形状，还由于选用了在气动设备上证明是很适合的SFR合成橡胶材料，因而运行非常平稳。
• 结构小，因而静、动摩擦都很低。
• 适用于干燥空气和无油空气中。装配时的初始润滑对长的工作寿命起着重要的作用。
• 唇形密封结构保证着应有的功能。
• 易于装入密封沟槽中。
• 还适用于有缓冲作用的气缸。
应用范围
工作压力： ≤16 bar
工作温度： -20 至+80℃ N3580 (标准材料)
-35 至+80℃ 聚氨酯P5007
表面速度： ≤ 1 m/s
介质：含油润滑的空气以及初始润滑后的无油空气。
材料
标准材料：N3580，丁腈橡胶，硬度约为邵氏A75。
低温材料：N8602，丁腈橡胶，硬度约为邵氏A70。
高温材料：V8550，氟橡胶，硬度约为邵氏A80。
标准材料：P5007，聚氨酯，硬度约为邵氏A82。
低温材料：P5075，聚氨酯，硬度约为邵氏A80。
安装
Z8系列气动活塞密封件可通过拉伸很容易地装在活塞的沟槽中。应确保所有边缘都已去毛刺，以避免损坏密封件。
在无润滑的情况下，必须保证缸筒内壁有完整的润滑膜。这必须在装配前做到，以保证工作寿命。推荐使用F2型活塞导向带。
若有特殊要求(温度，速度，用于水、HFA液、HFB液等介质中)请与本公司的咨询服务部联系，以便向您推荐合适的材料和结构。
|

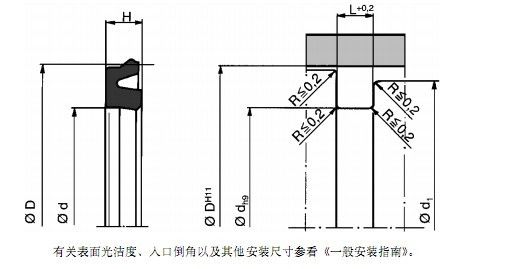

D |
d |
H |
L |
d1 |
订货号 |
D |
d |
H |
L |
d1 |
订货号 |
|
4 |
1.5 |
1.5 |
2 |
3.6 |
Z80415N3580 |
30 |
22 |
3.25 |
3.5 |
29.4 |
Z83022N3580 |
|
5 |
2.5 |
1.5 |
2 |
4.6 |
Z80504N3580 |
30 |
22.5 |
4.8 |
5.2 |
29.4 |
Z83023N3580 |
|
6 |
3 |
2 |
2.5 |
5.6 |
Z80630N3580 |
32 |
24 |
3.25 |
3.5 |
31.4 |
Z83224N3580 |
|
8 |
4 |
2.55 |
3 |
7.6 |
Z80804N3580 |
35 |
27 |
3.25 |
3.5 |
34.4 |
Z83527N3580 |
|
8 |
4.8 |
2.3 |
2.7 |
7.6 |
Z80806N3580 |
36 |
28 |
3.25 |
3.5 |
35.4 |
Z83628N3580 |
|
8 |
5.45 |
2.3 |
2.8 |
7.6 |
Z80810N3580 |
37 |
29 |
3.25 |
3.5 |
36.4 |
Z83729N3580 |
|
10 |
3 |
3.5 |
4 |
9.6 |
Z81003N3580 |
38 |
30 |
3.25 |
3.5 |
37.4 |
Z83818N3580 |
|
10 |
6 |
2.55 |
3 |
9.6 |
Z81006N3580 |
40 |
32 |
3.25 |
3.5 |
39.4 |
Z84032N3580 |
|
10 |
6.45 |
2.55 |
3 |
9.6 |
Z81007N3580 |
42 |
34 |
3.25 |
3.5 |
41.4 |
Z84234N3580 |
|
12 |
7 |
2.55 |
3 |
11.6 |
Z81207N3580 |
45 |
37 |
3.25 |
3.5 |
44.4 |
Z84522N3580 |
|
13 |
8 |
2.55 |
3 |
12.6 |
Z81030N3580 |
50 |
42 |
3.25 |
3.5 |
49.4 |
Z85042N3580 |
|
14 |
8 |
2.55 |
3 |
13.6 |
Z81421N3580 |
52 |
42 |
4.25 |
4.5 |
51.4 |
Z85205N3580 |
|
15 |
9 |
2.55 |
3 |
14.6 |
Z81509N3580 |
57 |
50.5 |
3.25 |
3.5 |
56.4 |
Z85705N3580 |
|
16 |
10 |
2.55 |
3 |
15.6 |
Z81610N3580 |
58 |
48 |
4.25 |
4.5 |
57.4 |
Z85816N3580 |
|
16 |
11 |
2.55 |
3 |
15.6 |
Z81611N3580 |
63 |
53 |
4.25 |
4.5 |
62.4 |
Z86353N3580 |
|
18 |
12 |
2.55 |
3 |
17.6 |
Z81812N3580 |
80 |
70 |
4.25 |
4.5 |
79.4 |
Z88070N3580 |
|
20 |
14 |
2.55 |
3 |
19.6 |
Z82014N3580 |
90 |
80 |
4.25 |
4.5 |
89.4 |
Z89080N3580 |
|
21 |
15 |
2.55 |
3 |
20.4 |
Z82115N3580 |
100 |
90 |
4.25 |
4.5 |
99.4 |
Z8A090N3580 |
|
22 |
16 |
2.55 |
3 |
21.4 |
Z82216N3580 |
125 |
105 |
8.25 |
8.5 |
123.8 |
Z8C505N3580 |
|
24 |
18 |
3.25 |
3.5 |
23.4 |
Z82418N3580 |
150 |
130 |
8.25 |
8.5 |
148.8 |
Z8F113N3580 |
|
25 |
19 |
3.25 |
3.5 |
24.4 |
Z82519N3580 |
160 |
140 |
8.25 |
8.5 |
158.8 |
Z8G014N3580 |
|
28 |
22 |
3.25 |
3.5 |
27.4 |
Z82822N3580 |
200 |
180 |
8.25 |
8.5 |
198.8 |
Z8L018N3580 | |
