产品名称：Simrit/CFW MSS 1模块化组合油封1型
产品型号：MSS 1型
产品品牌：德国Simrit CFW

特点:
  ■油封外缘：橡胶（光滑）
  ■密封唇唇部带弹簧，另一不带弹簧的副密封唇带有回油线
  ■有防尘唇
  ■密封唇唇部结构优化设计
  ■基于摩擦性能优化设计的密封唇1，材料氟橡胶75 FKM 585
  ■第2个密封唇带有防尘圈
  ■在密封唇与防尘圈之间充有专用润滑剂 Kluber GHY 133 N

优点:
  ■广泛应用于普通工业的各个领域，例如用于各种工业用齿轮箱
  ■即使腔体粗糙度较大或较高的热膨胀性甚至是开式腔体，油封外缘与座孔的配合仍能可靠密封；密封低粘度和气态介质时也是可行的。
  ■非常可靠,长寿命设计。特别是外部污染物比较严重或润滑介质污染（如金属腐蚀物，铸件中脱落的沙子）比较严重。
  ■是垂直轴密封的理想解决方案
  ■紧凑的轴向尺寸设计
  ■非常可靠的外缘腔体密封性能

推荐应用:
  工业变速箱

材质:
丁腈橡胶/氟橡胶
  代号：72 NBR 902/75 FKM 585
  硬度：邵氏A 72度/75度

氟橡胶/氟橡胶
  代号：75 FKM 585/75 FKM 585
  硬度：邵氏A 72度/75度

金属骨架：软钢 DIN 10027-1
弹簧：弹簧钢 DIN 10270-1

工作条件:
材质匹配      NBR/FKM                      FKM/FKM
  T        －25℃～+100℃               －25℃～+160℃
  V        最大6 m/s                    最大6 m/s
  P        最大0.05 MPa/0.5 bar         最大0.05 MPa/0.5 bar
最高允许值取决于其他工作条件。

装配及安装方法：
  轴
  ·代  号：ISO h11
  ·同心度：IT 8
  ·粗糙度：o＝0.2－0.8 µm
            Rz＝1.0－5.0 µm
            Rmax＝<6.3µm
  ·硬度：45－60 HRC
  ·抛光：去除导向螺旋线，最好采用研磨或只在密封副滑移接触面处局部研磨抛光。

腔体：
   公  差:ISO H8
   粗糙度:Rz＝10－25 µm
仔细装配以满足 DIN 3760 标准要求，乃是保证油封密封功能正确的先决条件。

油封内径相对轴径Φd1的尺寸范围:
  MSS 1:35 mm ～145 mm

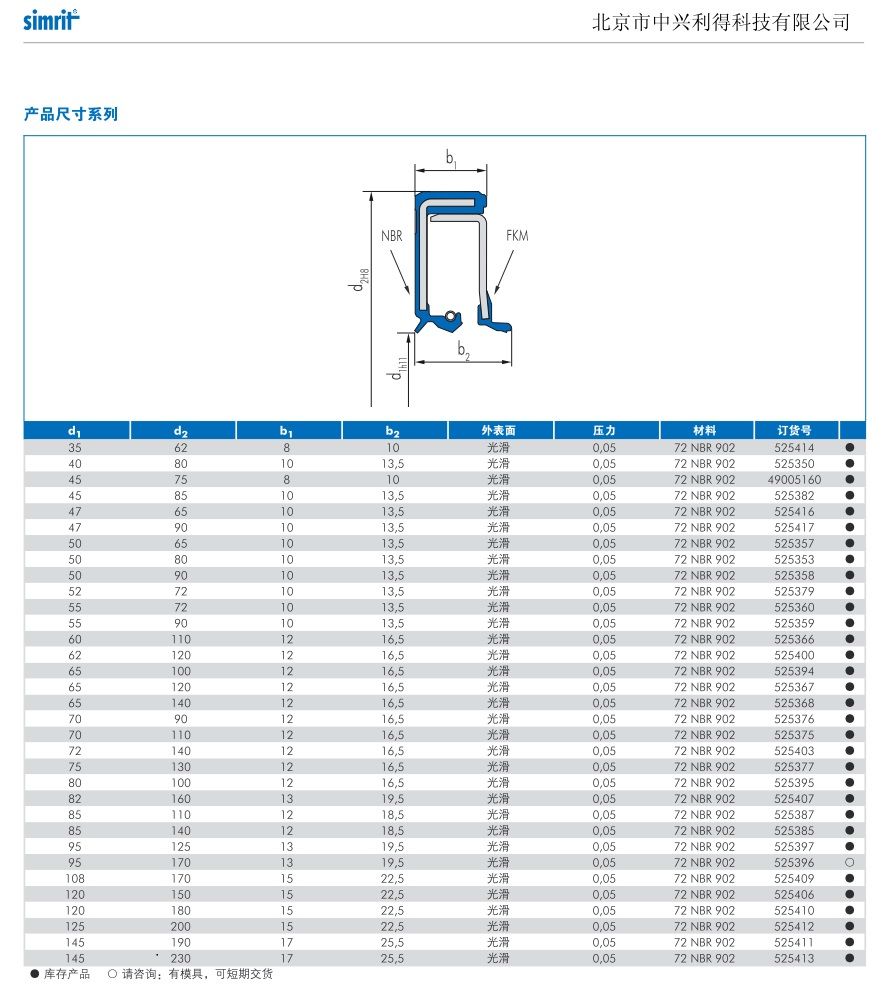

MSS 1模块化组合油封1型NBR材质型号：

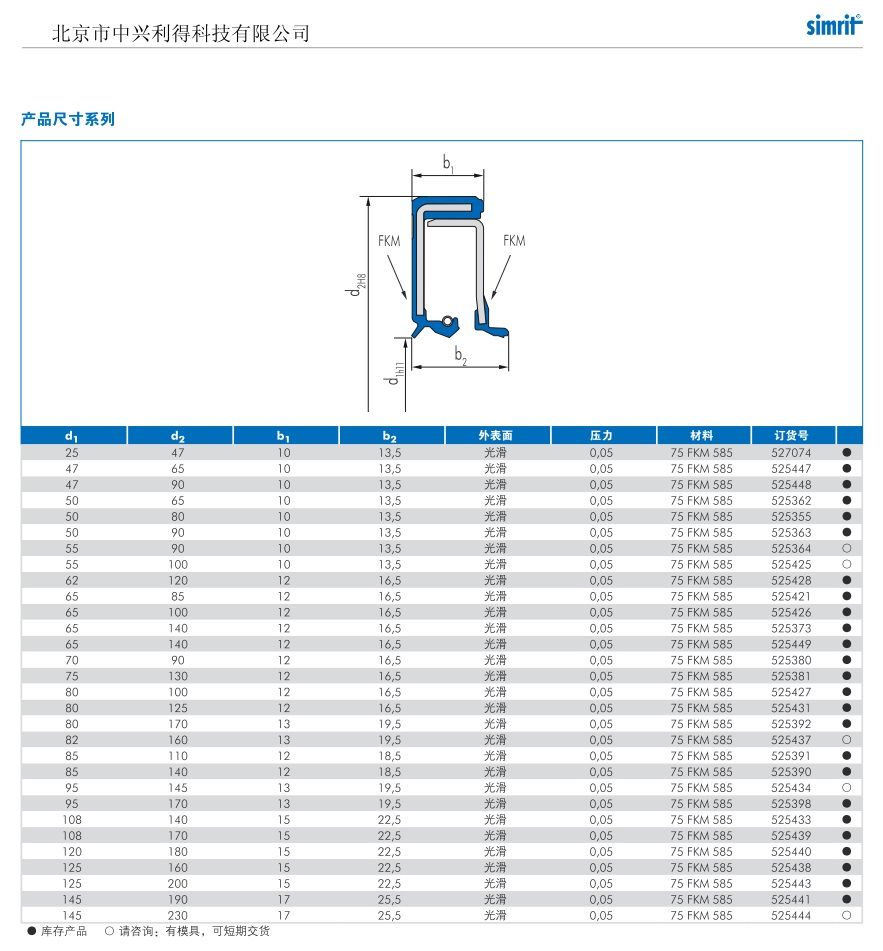

MSS 1模块化组合油封1型FKM材质型号：
