产品介绍

CU 系列气缸
该系列 CU 自由安装气缸可节省空间且允许进行直接和精确安装，选项包括自动开关功能、自由安装选择、凹入式开关安装凹槽、非旋转杆、单和双作用及橡胶减震器标准。
·最大工作压力 7 bar，试验压力 10.5 bar
·环境和流体温度 5°C 至 60°C
·无需润滑油
·两侧均有橡皮垫
·冲程公差 +1.0mm
·端口规格 M5，直径为 32 的端口除外，其规格为 Rc(PT) 1//8 in.

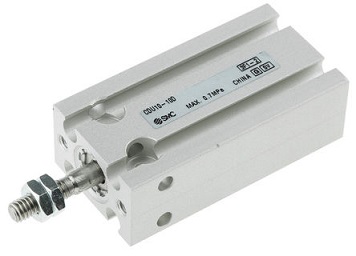

 CDU 10-32mm 直径
 CDU 10 - 32 mm 直径
   双作用系列，自由安装矩形气缸，带活塞杆操作。 提供标准型或非旋转型。 矩形设计允许精确、直接的安装。 每个气缸都具有标准磁性活塞。

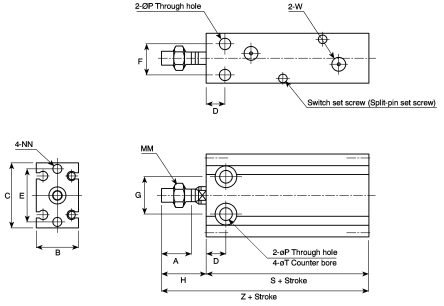

CAD Drawing 3D CAD Model
制造商系列：铜
动作：双
孔径:10mm
宽度:15mm
尺寸:62 x 15 x 24mm
最低操作温度:-10°C
最大操作压力:0.7 MPa
最高操作温度:+70°C
杆:单
端口连接:M5 x 0.8
绝对最大压力:1.05Mpa
缓冲类型:橡胶减震器
行程:10mm
重量:40g
长度:62mm
高度:24mm

部分型号如下
气缸 CDU20-10D
气缸 CDU20-20D
气缸 CDU20-30D
气缸 CDU20-40D

气缸 CDU10-10D
气缸 CDU10-15D
气缸 CDU16-10D
气缸 CDU16-15D
气缸 CDU16-20D
气缸 CDU16-30D
气缸 CDU16-5D
