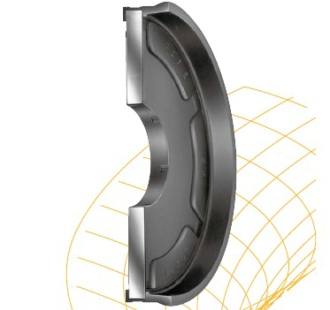

EK型是一种U形密封和金属骨架硫化粘接的整体式气动活塞。它有两个功能：密封和导向。
优点
• 可在活塞杆上简单固定而无须附加密封件。
• 全部由橡胶涂覆，不易腐蚀。
• 由于通气槽的设计，故可迅速响应(满压力负荷)。
• 密封唇口的几何形状可保持润滑膜，摩擦小，运行平稳。
• 可用于含油润滑的空气以及经初始润滑后的无油空气。
应用范围
整体式EK活塞，可用于末端有或没有缓冲的单作用气缸，避免用于长行程和弯曲的工况，以免承受过大的侧身载荷。
工作压力： 16bar
工作温度：
标准材料Z5051 -30 至+80 ℃
表面速度： 1m/s
介质：含油润滑的空气以及经初始润滑后的无油空气。
材料
标准材料是一种硬度为邵氏71A的丁腈橡胶，并与金属骨架硫化粘接。当缸径大于100mm时，推荐使用硬度为邵氏78A的材料。
安装
EK型气动整体式活塞要用锁紧螺母固定在活塞杆上以免松动，用于干燥无油的空气时，活塞和缸筒应采用合适的长效润滑剂进行预先润滑。

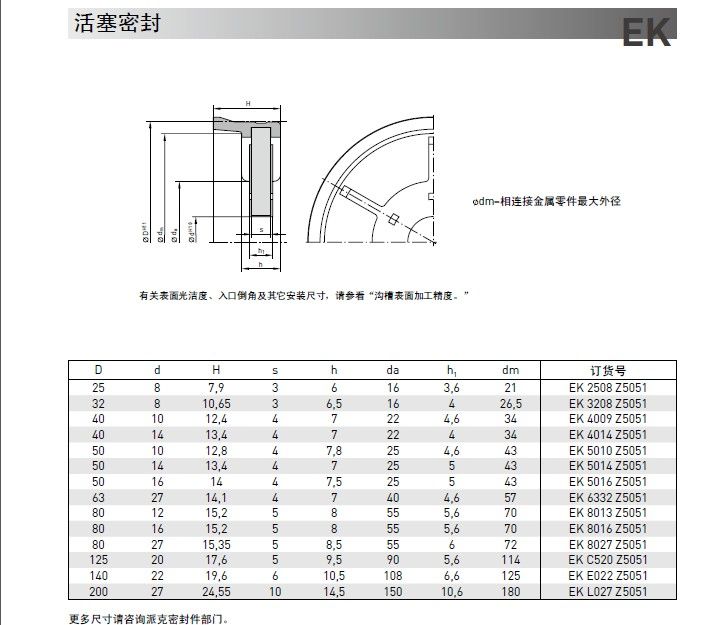

应确保密封唇口在行程末端有足够的自由运动空间(参考尺寸表中“ Ødm”)。
若有特殊要求(温度，速度，用于水、HFA液、HFB液等介质中)请与本公司的咨询服务部联系，以便向您推荐合适的材料和结构。
以上数据是在标准材料和标准介质下测得的。具体的使用温度范围需根据应用条件而定。
