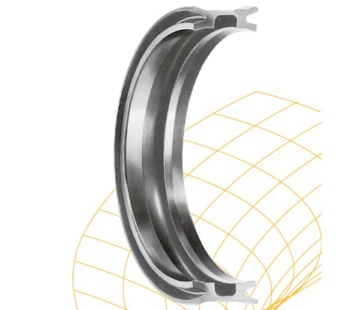

Z5是将两个U形密封和导向面合为一体的双向气动活塞密封。

用于气动设备时，该设计具有以下优点:
• 在活塞和缸体间无金属接触，从而防止摩擦，尤其是在轻金属和塑料缸体之间。
• 通过优化密封唇口的几何形状，保持润滑油膜，以及合适的材料的选择，故运行平稳。
• 用于无油干燥的空气时，经初始润滑后提供较长的使用寿命。
• 相同沟槽，亦可使用单作用气缸密封Z7。
• 易于装配在一体式活塞中。

由于几何形状特殊，应避免用于有侧向载荷的工况中。
应用范围
工作压力： 16bar
工作温度： -30℃至+80℃
表面速度： 1m/s
介质：润滑过的空气及初始润滑后的无油干燥的空气。

材料
标准材料：
N3578，丁腈橡胶，硬度约为邵氏75 A
低温材料：
N8602，丁腈橡胶，硬度约为邵氏70 A
高温材料：
V8550, 氟橡胶,硬度约为邵氏80 A

安装
Z5系列气动活塞密封件可通过拉伸很容易地装在一体式活塞中。
应确保所有边缘都已去毛刺,以避免损坏密封件。

若有特殊要求(温度,速度,用于水,HFA液,HFB液等介质中)请与本公司的咨询服务部联系，以便向你推荐合适的材料和结构。

以上数据是在标准材料和标准的介质下测得的，具体的使用温度范围需根据应用条件而定。
