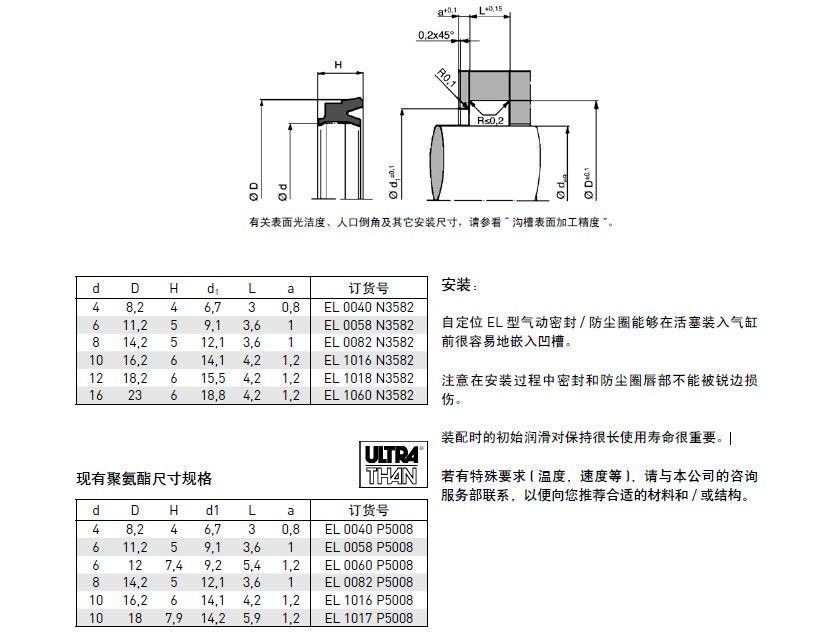

EL型具有双重功能的气功活塞杆密封/ 防尘圈EL是专为小气缸及阀设计,与其它传统的密封件相比,它具有以下的优点:
• 密封和防尘的双重功能由一个密封件完成。
• 降低加工成本,易于储存。
• 最大限度地节省了空间。
• 按照CETOP 尺寸。
• 沟槽容易加工,从而降低加工成本。
• 不需另外的轴向调整。
• 由于应用了特殊的材料及特殊的密封唇的几何形状,经初始润滑后,双功能的杆密封/ 除尘环EL 可被应用到干燥无润滑的气体中。
• 密封唇的特殊设计保证运行平滑稳定。
• 因为材料为聚合物弹性体,从而不会生锈、腐蚀。
应用范围
工作压力:
标准材料 N3582: ≤10bar
聚氨酯P5008: ≤16bar
工作温度:
标准材料N3582: -10 至+80℃
聚氨酯P5008: -35 至+80℃
速度: ≤1m/s
经润滑的气体,经初始润滑后可应用在干燥气体或无润滑的气体内。
材料:
标准材料N3582 为邵氏硬度85 A 的丁腈橡胶。若在高/ 或低温情况下应用,应采用特殊材料。聚氨酯材料P5008 已有规格尺寸被分别列表。
高温材料:V3839-90A
低温材料:N8613-80A
低温材料:P5009-94A
安装:
自定位EL 型气动密封/ 防尘圈能够在活塞装入气缸前很容易地嵌入凹槽。
注意在安装过程中密封和防尘圈唇部不能被锐边损伤。
装配时的初始润滑对保持很长使用寿命很重要。
