派克PARKER  C1型活塞杆密封

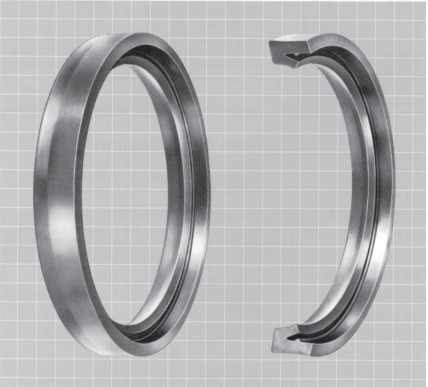

C1 型密封件满足液压和气动设备对小结构密封件的需求，尽管密封件截面和高度很小，但密封效果极佳。

由于密封件接触面小，摩擦力极小，并且由于特殊设计，因而不需要支撑挡圈。C1也可应用于有润滑的压缩空气介质。
无油润滑系统，推荐用E5，其沟槽相同。

应用范围：
工作压力：  ≤160 bar (液压)
            ≤16 bar (气动)
工作温度： - 35至+100℃ (液压)
           - 35至+80℃ (气动)
表面速度： ≤ 0.5 m/s (液压)
           ≤ 1.0 m/s (气动)

C1 型密封件特别适用于柱塞、活塞杆、阀芯、阀的提升以及低速的气动转子（V≤ 0.2
m/s, P<20bar）。
推荐转动应用时，PV 值小于等于3。
当选择某一直径的密封件时，应尽可能选择最大的截面。

安装：
C1 型密封圈的外径大于正常尺寸，可确保所需的紧固安装。
一旦装好，则密封唇直径将保证理想的尺寸。C1型密封圈可以很容易地装入沟槽。

材料：
标准材料选择以丁腈橡胶为基体的合成橡胶，邵氏硬度约70 A。

对于高温及耐化学介质的工况，推荐使用本公司氟橡胶材料，材料编号为 V3664.

若有特殊要求(温度、速度、用于水、HFA液、HFB液等介质中)，请与本公司的咨询服务部联系，以便向您推荐合适的材料和结构。



d	D	H	L	订货号		d	D	H	L	订货号
2	7	3.5	4	C10003N3571		36	46	7	7.5	C13055N3571
3	7	3	3.5	C10005N3571		36	50	10	11	C13057N3571
3	9	4.5	5	C10009N3571		37	47	7	7.5	C13059N3571
3	10	5	5.5	C10011N3571		38	48	7	7.5	C13060N3571
4	8	3	3.5	C10013N3571		40	48	5.5	6	C14005N3571
4	9	3.5	4	C10016N3571		40	48	8	8.5	C14010N3571
4	10	4.2	4.7	C10019N3571		40	50	7	7.5	C14010N3571
4	12	4.5	5	C10022N3571		40	52	8.5	9.5	C14020N3571
4	12	5.5	6	C10024N3571		42	52	7	7.5	C14025N3571
4	14	5.8	6.3	C10028N3571		44	54	7	7.5	C14030N3571
4.5	8	3	3.5	C10032N3571		45	55	7	7.5	C14030N3571
5	9	2.5	3	C10035N3571		45	60	10	11	C14040N3571
5	9.7	4	4.5	C10037N3571		46	56	7	7.5	C14046N3571
5	10	4	4.5	C10038N3571		47	57	7	7.5	C14055N3571
5	12	4.5	5	C10041N3571		48	58	7	7.5	C14060N3571
6	10	3	3.5	C10055N3571		50	58	8	8.5	C15005N3571
6	12	4.2	4.7	C10058N3571		50	60	7	7.5	C15010N3571
6	13	5	5.5	C10059N3571		50	63	8.5	9.5	C15015N3571
6	15	7	7.5	C10062N3571		50	63	12	13	C15017N3571
6	16	5	5.5	C10065N3571		50	66	11	12	C15020N3571
7	13	4	4.5	C10070N3571		54	64	7	7.5	C15035N3571
8	14	4	4.5	C10074N3571		55	65	7	7.5	C15040N3571
8	14.5	4.5	5	C10077N3571		56	66	7	7.5	C15043N3571
8	16	5.5	6	C10080N3571		56	70	12	13	C15044N3571
8	18	8	8.5	C10083N3571		57	67	7	7.5	C15053N3571
9	14	3.5	4	C10087N3571		58	68	7	7.5	C15058N3571
9.3	14	3	3.5	C10090N3571		59	71	7.5	8	C15085N3571
9.5	18.5	7	7.5	C10094N3571		60	72	8.5	9.5	C16005N3571
10	13.6	2.3	2.7	C11002N3571		60	80	14	15	C16010N3571
10	15	3.5	4	C11005N3571		63,	73	7	7.5	C16025N3571
10	16	4.5	5	C11008N3571		63	75	8.5	9.5	C16035N3571
10	16	6	6.5	C11011N3571		63	80	16	17	C16037N3571
10	18	5.5	6	C11015N3571		64	76	7.5	8	C16040N3571
10	20	7	7.5	C11018N3571		65	77	8.5	9.5	C16055N3571
10.4	15.2	3.5	4	C11020N3571		68	80	8.5	9.5	C16070N3571
11	17	4	4.5	C11022N3571		70	82	8.5	9.5	C17003N3571
11	18	4.5	5	C11025N3571		75	87	8.5	9.5	C17020N3571
12	18.5	4.5	5	C11028N3571		75	95	14	15	C17030N3571
12	19	4.5	5	C11030N3571		80	90	7	7.5	C18010N3571
12	20	5.5	6	C11033N3571		80	92	7.5	8	C18013N3571
12.7	19.2	3.8	4.3	C11035N3571		80	92	8.5	9.5	C18015N3571
13	17.5	2.8	3.3	C11036N3571		80	100	14	15	C18025N3571
13.8	22	5.5	6	C11037N3571		80	100	16	17	C18027N3571
14	19	3.5	4	C11039N3571		85	97	8.5	9.5	C18040N3571
14	20	4.8	5.3	C11040N3571		85	100	10	11	C18045N3571
14	22	5.5	6	C11041N3571		88	100	8.5	9.5	C18070N3571
14	25	8	8.5	C11042N3571		90	102	8.5	9.5	C19015N3571
15	22	5	5.5	C11044N3571		90	110	16	17	C19018N3571
15.8	24	5.5	6	C11047N3571		95	107	8.5	9.5	C19035N3571
16	22.5	4.5	5	C11049N3571		100	110	7	7.5	C1A010N3571
16	23	5.5	6	C11051N3571		100	115	10	11	C1A015N3571
16	23.5	5.5	6	C11052N3571		102	122	14	15	C1A030N3571
16	24	5.5	6	C11053N3571		105	120	10	11	C1A051N3571
16	26	7	7.5	C11056N3571		105	125	12	13	C1A055N3571
16	27	7.5	8	C11058N3571		110	125	10	11	C1B015N3571
17	25	5.5	6	C11060N3571		110	130	14	15	C1B020N3571
18	25	4.5	5	C11062N3571		115	130	10	11	C1B040N3571
18	25	5.5	6	C11063N3571		115	135	14	15	C1B045N3571
18	26	5.5	6	C11066N3571		120	135	10	11	C1C015N3571
18	30	8.5	9.5	C11070N3571		120	140	14	15	C1C020N3571
18.5	25.5	5.5	6	C11074N3571		125	140	10	11	C1C035N3571
19	25	5	5.5	C11079N3571		125	145	12	13	C1C037N3571
20	26	4.8	5.3	C12005N3571		127	145	14	15	C1C045N3571
20	28	5.5	6	C12009N3571		128	148	14	15	C1C060N3571
20	28	8	8.5	C12013N3571		130	145	10	11	C1D015N3571
20	30	7	7.5	C12020N3571		130	150	14	15	C1D020N3571
20	32	7	7.5	C12022N3571		135	150	10	11	C1D035N3571
22	29	5.5	6	C12025N3571		140	160	14	15	C1E015N3571
22	30	5.5	6	C12029N3571		140	165	14	15	C1E020N3571
22	32	7	7.5	C12031N3571		142	157	10	11	C1E035N3571
22	32	8	8.5	C12030N3571		145	165	12	13	C1E049N3571
22	34	8.5	9.5	C12033N3571		145	165	13	14	C1E050N3571
23	31	5.5	6	C12038N3571		150	170	14	15	C1F020N3571
24	32	5.5	6	C12043N3571		154	176	16	16.5	C1F040N3571
25	32	5.5	6	C12053N3571		155	170	10	11	C1F053N3571
25	33	5.5	6	C12058N3571		155	175	14	15	C1F055N3571
25	33	8	8.5	C12061N3571		160	180	14	15	C1G015N3571
25	35	6	6.5	C12064N3571		160	184	15	16	C1G024N3571
25	35	7	7.5	C12065N3571		166	188	16	16.5	C1G040N3571
25	36	8	8.5	C12066N3571		170	190	14	15	C1H007N3571
25	37	8.5	9.5	C12069N3571		170	194	15	16	C1H010N3571
25	40	10	11	C12075N3571		180	200	14	15	C1J005N3571
26	36	7	7.5	C12078N3571		185	210	18	18.5	C1J025N3571
28	36	5.5	6	C12085N3571		185	215	20	21	C1J032N3571
28	38	7	7.5	C12089N3571		190	210	14	15	C1K010N3571
28	40	8.5	9.5	C12095N3571		200	220	14	15	C1L015N3571
30	38	5.5	6	C13005N3571		200	230	15	16	C1L025N3571
30	38	8	8.5	C13010N3571		210	230	14	15	C1L040N3571
30	40	7	7.5	C13015N3571		220	240	14	15	C1M015N3571
30	42	8	8.5	C13019N3571		220	250	20	21	C1M017N3571
30	42	8.5	9.5	C13020N3571		225	250	14	15	C1M020N3571
32	40	5.5	6	C13025N3571		235	265	21	22	C1M030N3571
32	42	7	7.5	C13030N3571		238	260	15	16	C1M039N3571
32	45	10	11	C13032N3571		240	270	20	21	C1N035N3571
33	43	7	7.5	C13035N3571		260	290	21	22	C1O010N3571
34	44	7	7.5	C13040N3571		280	310	20	21	C1O031N3571
35	43	8	8.5	C13045N3571		320	350	20	21	C1Q050N3571
35	45	7	7.5	C13050N3571
